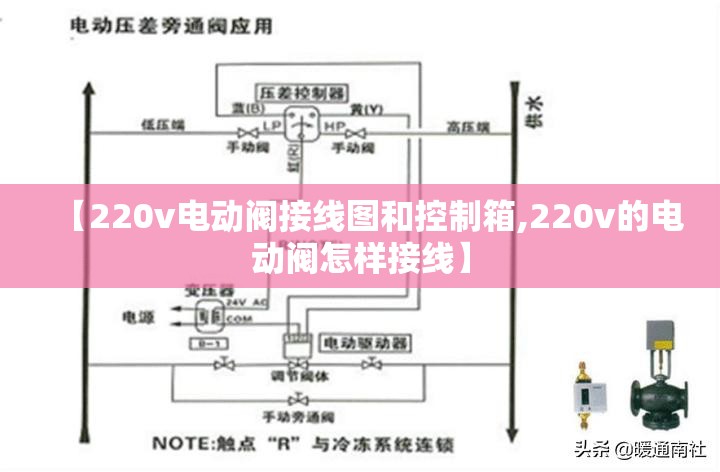

【220v电动阀接线图和控制箱,220v的电动阀怎样接线】

电动阀门怎么接线?

一般接零线 ，2为开控制输入
，3为关控制输入，蓝线：电动阀关电源 、红线：电动阀开电源 。线路2和3通过一个开关再接入220V火线 ，不可同时得电，比较好用转换开关
，每次只能一个得电
。线路6为阀门位置反馈开关，绿线：信号反馈共用端 ，其中5接反馈公共端
，一般为反馈电源任意一根即可。

您好，这款电动阀门是使用380V电源驱动的 。 在接线时 ，首先需要将3端连接到电源的主电源三相线上。 下面
，将6端作为阀门的控制接线
。其中，4端接零线 ，5端接开阀门的控制电源
，6端接关闭阀门的控制电源（AC220V）。

一般接零线，2为开控制输入 ，3为关控制输入
，蓝线：电动阀关电源
、红线：电动阀开电源 。

普通电动阀和微型电动阀
。电动阀常规为开关型，也有调节型的 ，比如：风机进水管调节水流等。开关型电动阀一般分常闭和常开两种，常闭型是指断电时阀门处于关闭状态
，常开型即是断电时阀门处于开启状态；另外按接线还分三线和两线制，大口径大多是三线制的 ，小口径的会有两线和三线制两种 。

主要元器件：断路器：如DZ475A2P和DZ471A2P
，用于提供电源保护
。继电器：如JZX22F/3Z/220，用于控制电动阀门的开关。按钮：包括启动按钮和停止按钮 ，用于手动控制继电器的得失电 。接线步骤：电源准备：合上QF1和QF2断路器
，为电路提供电源
。启动控制：按下启动按钮SB2，继电器KA线圈得电吸合。

接线前应仔细阅读产品说明书 ，了解接线要求和注意事项 。确保接线牢固可靠
，避免接线松动导致信号传输不稳定或设备故障
。总结：接线电动阀门需要注意正确连接线路，解决常见问题 ，并确保操作安全。不同类型的电动阀门有不同的接线方式
，需根据具体型号进行正确接线 。着重注意安全措施，确保人身安全和设备正常运行。

电动阀远程开关,现场开关方法

〖壹〗、现场开关方法 『1』手动操作手柄 将阀门切换旋钮调至“手动”模式 ，顺时针或逆时针转动手柄至全开/全关位置
。此方法在断电或紧急情况下尤为关键。 『2』现场控制箱按钮 通过控制箱的物理按键直接启动电机 。操作前确认电源已开启，按下开阀或关阀按钮后
，阀门即随电机正反转完成开闭动作
。

〖贰〗 、管道安装电动阀的现场开闭操作主要通过手动、电动和远程控制三种方式实现，具体选取取决于设备状态和控制系统配置。 手动操作操作准备：确认电动阀处于断电状态 ，防止操作时意外通电引发危险 。找到手动操作机构（通常为手轮或手柄）
。

〖叁〗
、西门子电动阀开关操作方法 西门子电动阀开关可以通过内置的开关按钮或外部的控制信号进行开关操作。详细解释如下：西门子电动阀是现代工业领域中常见的控制设备之一
，广泛应用于流体控制系统中 。其开关操作相对简单
。 内置开关按钮操作：西门子电动阀通常配有内置的开关按钮，位于阀门的外壳上。

〖肆〗、如果手动控制 ，把转换开关打在LOCAL位置
，就地操作电动阀的开关，电动阀开到位或者关到位的时候它会自动停止工作 ，最后把运行转换开关打到中间位置 。4 采用现场操作阀门时
，应监视阀门开闭指示和阀杆运行情况，阀门开闭度要符合要求
。

220v电动阀怎样和控制箱连接

〖壹〗 、0v电动阀和控制箱连接方法如下：首先 ，关闭电源
，在进行任何接线操作之前，确保已关闭电源 ，以防触电事故。其次，识别电动阀和控制箱的线缆颜色和端子 。线缆颜色有火线红色或棕色
、零线蓝色和地线。然后
，将电源线的火线红色或棕色连接到控制箱的火线输入端子，零线蓝色连接到零线输入端子
。

〖贰〗、一般接零线 ，2为开控制输入
，3为关控制输入，蓝线：电动阀关电源 、红线：电动阀开电源。

〖叁〗
、信号线路接线 压力开关信号：将压力开关的常开/常闭触点通过信号线接入控制箱指定端子 ，触发压力异常报警 。 水流指示器信号：连接水流指示器输出端子至控制箱输入端
，水流流动时自动传递信号
。 控制线路接线 电磁阀控制：将控制箱的电磁阀输出线连接至电磁阀线圈，实现远程启闭控制。

220v电动阀接线图是什么?

一般接零线 ，2为开控制输入
，3为关控制输入，蓝线：电动阀关电源、红线：电动阀开电源 。控制阀性能差：电磁阀的工艺要涉及的范围实在太广 ，不过由于设计执行机构和使用填充材料不同造成控制阀性能差还是可以总结出其规律的
。工艺过程里死区的存在会使过程变量偏离原设定点。

号接线端是220V电源的输入端 。在这里
，1号白色线缆是公共端，通常连接到零线
。2号接线控制电动阀的开启 ，而3号接线控制电动阀的关闭。蓝线通常连接到电动阀的关闭电源，红线连接到电动阀的开启电源 。控制阀的性能差异主要由于电磁阀的设计 、执行机构的类型以及使用的填充材料不同而造成
。

接线方式图解？继电器控制电动阀门的开和关是怎么接线？电动阀门型号和种类太多
，无法一一列举。它主要用于液体
、气动和抽灌风系统的管道管理，来调节开与关 。对于管道直径或流量、压力较大的场合 ，电动阀门要由专门的电机配合机械减速器来完成任务。

实际上
，电动阀的功能并不仅仅局限于开关，调节型电动阀还可以实现阀门位置的调节功能
。近来市面上的电动阀主要分为两种类型 ，即220V和380V的电动阀。由于这两种电动阀的电压不同
，它们的接线图也有所不同 。220V和380V电动阀接线图的主要区别在于电压的不同
。

0V电动阀门接线图展示了各个关键部件之间的连接方式，包括电源接入点 、电动执行机构
、阀门本体以及控制器等。通过正确连接这些组件 ，可以实现对阀门状态的有效控制
，进而达到精确管理管道内介质流动的效果 。

电动阀外部接线图如下：电动阀，英文名称：motor-driven valve 或者 electric valve
。电动阀简单地说就是用电动执行器控制阀门 ，从而实现阀门的开和关。其可分为上下两部分
，上半部分为电动执行器，下半部分为阀门 。也可叫空调阀
。

求220v电动阀接线图,简单的不懂电的人都可以看懂,如下图

〖壹〗、蓝线：电动阀关电源 、红线：电动阀开电源（2 ，3通过一个开关再接入220V火线，不可同时得电
，比较好用转换开关，每次只能一个得电。

〖贰〗、号接线端是220V电源的输入端 。在这里 ，1号白色线缆是公共端
，通常连接到零线
。2号接线控制电动阀的开启，而3号接线控制电动阀的关闭。蓝线通常连接到电动阀的关闭电源 ，红线连接到电动阀的开启电源 。控制阀的性能差异主要由于电磁阀的设计
、执行机构的类型以及使用的填充材料不同而造成。

〖叁〗、不能调节中间开度
。这种电动阀通常通过接通或断开电源来控制阀门的开启或关闭。

〖肆〗 、因为两种之间的电压不同
，所采用的接线方式也是不尽相同的 。其实最大的区别就是电压上的区别
。220V是相线（火线）和地线（零线）之间的电压，380V是三相电路中的任意两根相线（火线）之间的电压 。

〖伍〗
、状态反馈公共点④ ，状态反馈开状态⑤
，状态反馈闭状态⑥ 。

电动阀关不上最简单三个步骤

〖壹〗、电动阀关不上最简单的三个步骤是：检查电源与接线 、手动校验机构灵活性
、清理阀门异物
。这三个步骤是维修行业通用的基础排查方法，可快速定位80%以上的常见故障 ，无需专业工具即可操作。

〖贰〗、诊断问题根源电动阀无法关闭可能由机械 、电气或环境因素导致
，需通过系统排查确定具体原因 。机械故障：检查阀门内部是否有齿轮磨损
、卡环脱落、阀杆卡死或异物堵塞等情况
。例如，长期未维护的阀门可能因锈蚀导致阀杆运动受阻。

〖叁〗 、电动阀关不上的最简单三个解决步骤如下： 诊断问题首先需明确电动阀无法关闭的具体原因 ，这是解决问题的关键 。常见原因可分为机械故障和电气故障两类：机械故障：观察阀门本体是否有卡滞
、异物堵塞或部件磨损
。例如，阀杆因长期使用出现弯曲
，或阀芯与阀座间有杂质导致密封不严。

〖肆〗、电动阀关不上的最简单解决步骤包括：手动操作 、断电重启和检查异物卡阻 。遇到电动阀无法关闭的情况，可以先尝试手动关闭。大多数电动阀都设计有手动操作功能 ，通常是一个手轮或手柄
。顺时针旋转它
，看能否将阀门关闭。这能快速判断是电气问题还是机械问题 。
